Válvulas de solenoide de corte de emergencia de gas Serie YH-100
Resumen
La válvula solenoide de corte de emergencia de gas de la serie YH-100 adopta tecnología de forjado avanzada y componentes de sellado de alta calidad.Tiene alta estabilidad, larga vida y sellado confiable.Es un dispositivo seguro de corte de emergencia para gasoductos.Se puede conectar con un sistema de alarma de fuga de gas o con control de incendios y otros módulos terminales de control de alarma inteligente para realizar un corte de emergencia automático/manual en el sitio o remoto de las fuentes de gas para garantizar la seguridad del uso del gas.La válvula de apertura debe ser intervenida manualmente y abierta manualmente para cumplir con las especificaciones de gestión de seguridad y evitar efectivamente la ocurrencia de accidentes.
Parámetro principal
-Gases aplicables: gas natural:
- Gas licuado de petróleo, gas artificial y otros gases no corrosivos;
-Presión de trabajo: 0-100 kPa;
-Material del cuerpo: aleación de cobre, aleación de aluminio;
-Modo de cierre: manual de impulso de CC;
-Modo de conexión: G1/2', G3/4', G1' de rosca de tubería;
-Modo de apertura: rearme manual;
-Tiempo de cierre: menos de 1 segundo;
-Voltaje:DC9V~DC12V (pulso);
-Actual: ≤1.5A (pulso)
-Longitud de salida: ≥0,4 m
-Estándar de implementación para la marca a prueba de explosiones: Exmb II C T4Gb:QYH100-2014, GB3836.1 y GB3836.9
Condiciones normales de trabajo
-No más de 2000 m sobre el nivel del mar;
-La humedad relativa del aire alrededor de -10℃~+50℃ no es más del 90% (+25℃);
-En las áreas 1 y 2 que contenían grados IA, IB e IC, las mezclas de gases explosivos del grupo TI~T4 se ubicaron en áreas donde no hubo sacudidas y vibraciones de choque significativas.
El principio
La válvula solenoide utiliza hábilmente la interacción entre la fuerza electromagnética instantánea, la fuerza del imán permanente y la fuerza del resorte para realizar la función de autosujeción y cierre de la válvula de accionamiento por impulsos y autosujeción de la válvula de apertura manual.Principio de conducción de la válvula de cierre: válvula de cierre de conducción de pulso de CC instantánea (DC9V ~ 12W / 1s)

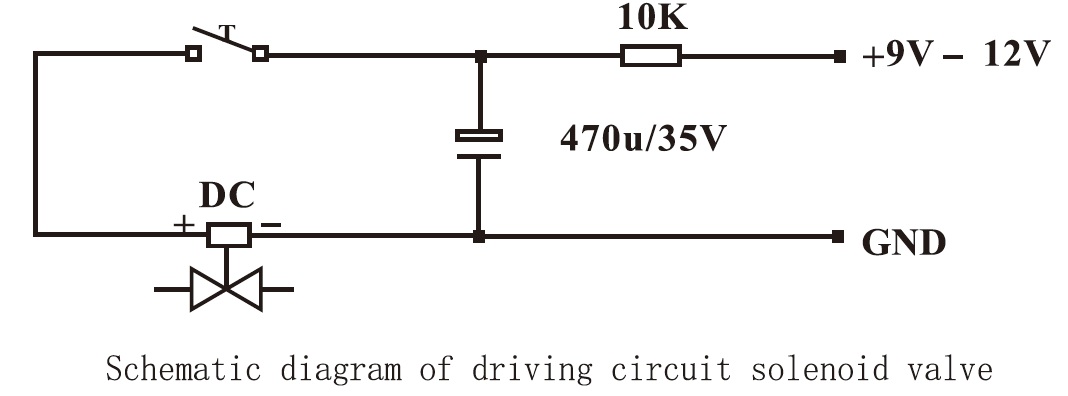

ejemplo: diagrama esquemático del circuito de conducción del modo de descarga del condensador:

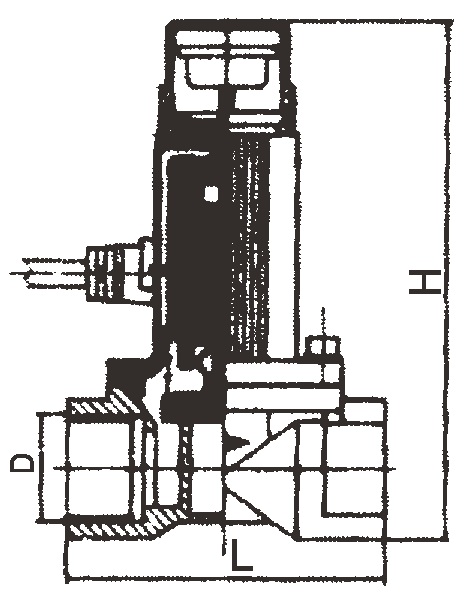

Dimensión de apariencia
Dimensión | largo(mm) | diámetro (mm) | Mmm) |
DN15B | 63 | G1/2' | 108 |
DN20B | 75 | G3/4' | 114 |
DN25B | 78 | G1' | 116 |
DN15A | 63 | G1/2' | 105 |
DN20A | 65 | G3/4' | 112 |
DN25A | 78 | G1' | 116 |
Instrucción de operación
-Hay dos formas de cerrar una válvula en su estado abierto
① proporciona un pulso de corriente continua instantánea (DC9~12V) a la bobina del solenoide y la válvula se cierra rápidamente;
② cuando se abre la cubierta protectora, la manija amarilla también se puede presionar manualmente para mantener el estado de la válvula después de cerrarla.
Nota: por lo general, no es apropiado abrir la cubierta protectora para evitar un mal funcionamiento.
-Cuando la válvula se cierra, solo hay una forma de abrir la válvula tirando manualmente hacia arriba de la manija amarilla.El estado de apertura de la válvula se puede mantener por sí mismo.
Nota: al abrir la válvula, si es difícil levantar la manija hacia arriba, se deben tomar medidas para equilibrar la presión de entrada y salida en ambos extremos de la válvula y luego abrir la válvula después del equilibrio.No opere salvajemente para no dañar el mecanismo de apertura de la válvula.
-Válvula en estado de apertura: debido al uso del diseño del principio de bloqueo magnético, por lo que la válvula ante una fuerte vibración puede cerrarse automáticamente, esta es una situación normal.Si la fuerza de autobloqueo de la válvula de apertura no es normal (demasiado pequeña), se debe notificar a la fábrica para que la repare.
-Cuando la válvula se corta con urgencia, debe confirmarse manualmente en el lugar, y el peligro oculto del accidente puede eliminarse para restablecer manualmente y restaurar la ventilación.
Requisito de instalación
-Las siguientes comprobaciones se llevan a cabo antes de la instalación.Si no cumplen con los requisitos, no se permite su uso.
① los parámetros en la placa de identificación de la válvula solenoide deben estar de acuerdo con los requisitos de uso reales;
② todas las piezas a prueba de explosiones no tienen grietas ni defectos que afecten el rendimiento a prueba de explosiones.
-La unidad de instalación de válvulas deberá tener las calificaciones correspondientes e instalarse de acuerdo con las especificaciones de construcción de tuberías de combustión de gas pertinentes;
-La válvula debe instalarse detrás de la válvula de entrada total interior para su inspección y reparación;-Se instalará en la dirección del flujo de aire indicada por el cuerpo de la válvula, la bobina del cuerpo de la válvula no se invertirá y se permitirá la instalación horizontal y vertical.
-Al purgar la tubería, se recomienda aislar la electroválvula para no dañar el material de sellado de la válvula;
-Antes de realizar la prueba de presión de la tubería para probar el rendimiento del sellado, la válvula magnética debe mantenerse abierta.Al abrir la válvula manualmente, se recomienda operar cuando la presión de entrada y salida de la válvula esté equilibrada.
Descripción del cableado
-La línea de control de la válvula solenoide debe estar conectada de manera correcta y confiable, la línea de control polar: el cable blanco para el electrodo positivo, el cable negro para el electrodo negativo, no se puede invertir, para no dañar el anillo del solenoide;
-El cable reservado de la válvula solenoide no es inferior a 0,4 mm. Cuando se instala, el extremo libre del cable debe conectarse a la caja a prueba de explosiones o al equipo correspondiente al entorno;
-Puesta a tierra fiable durante la instalación.
Distancia de control: modo de accionamiento de descarga de condensador, longitud de cableado inferior a 50 metros.
En caso de falla del componente, se notificará oportunamente al personal de mantenimiento.Cualquier daño a la válvula, pérdida de piezas o accidente causado por un mantenimiento inadecuado, desmontaje aleatorio, construcción ilegal o accidente no será responsabilidad de la empresa.
Diagrama de instalación

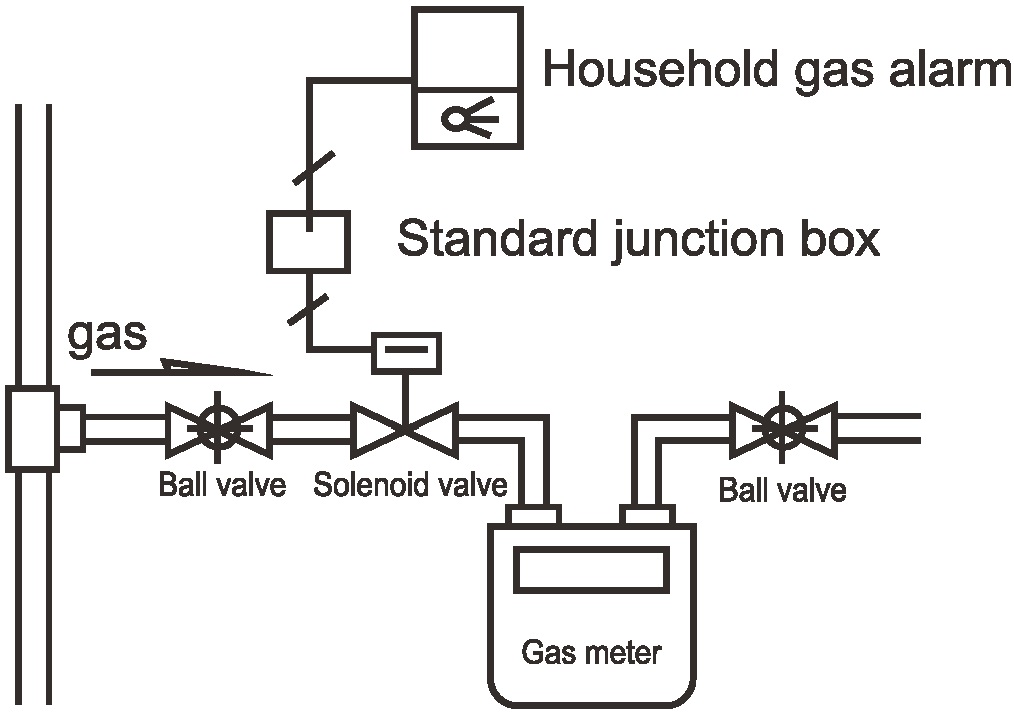

Esquema de instalación de la electroválvula doméstica.

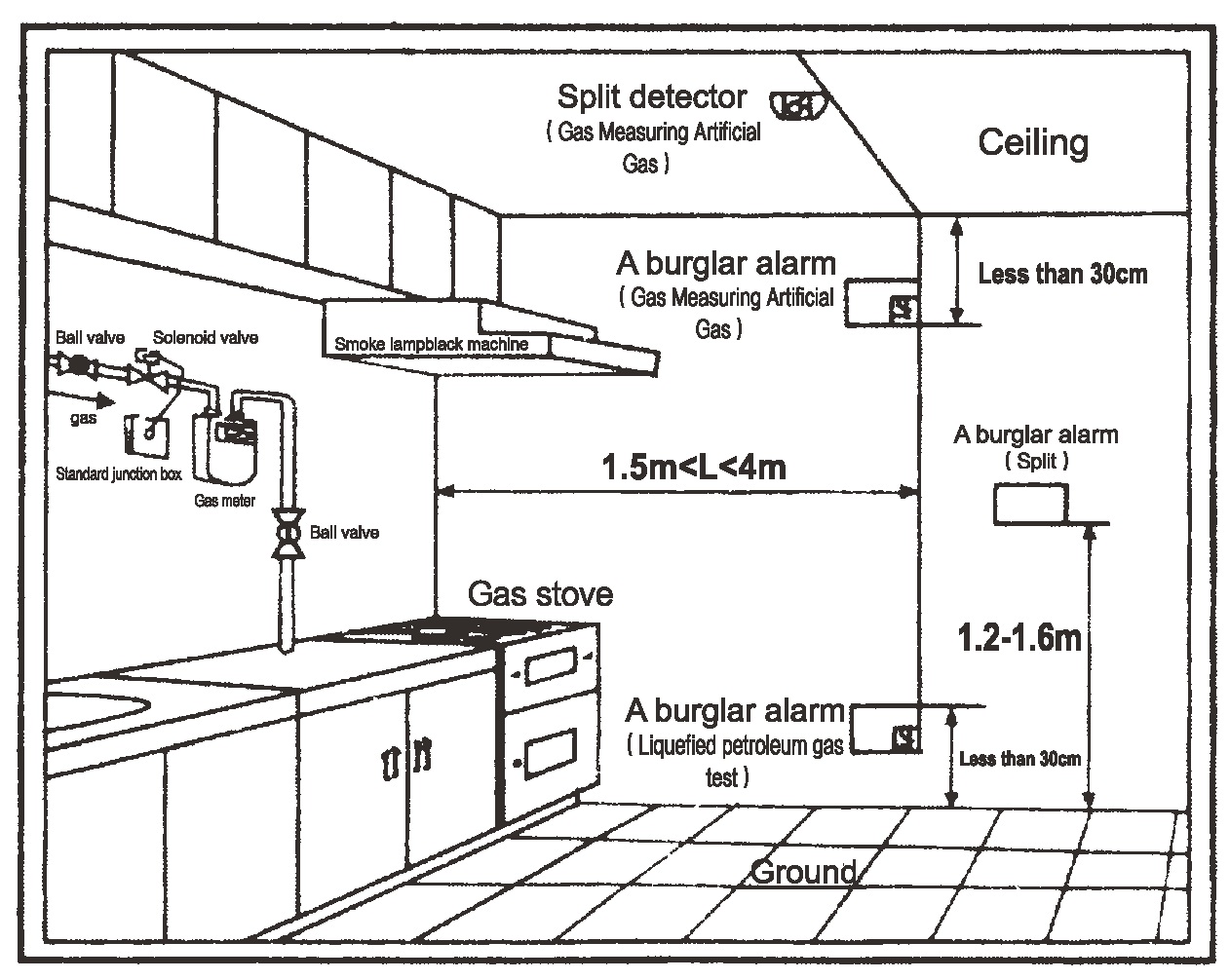

Diagrama esquemático de la aplicación de productos en edificios residenciales.
